Основы современных баз данных



Иерархические структуры данных


Иерархическая БД состоит из упорядоченного набора деревьев; более точно, из упорядоченного набора нескольких экземпляров одного типа дерева.

Тип дерева состоит из одного "корневого" типа записи и упорядоченного набора из нуля или более типов поддеревьев (каждое из которых является некоторым типом дерева). Тип дерева в целом представляет собой иерархически организованный набор типов записи.

Пример типа дерева (схемы иерархической БД):

Здесь Отдел является предком для Начальник и Сотрудники, а Начальник и Сотрудники - потомки Отдел. Между типами записи поддерживаются связи.

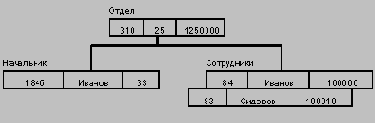

База данных с такой схемой могла бы выглядеть следующим образом (мы показываем один экземпляр дерева):

Все экземпляры данного типа потомка с общим экземпляром типа предка называются близнецами. Для БД определен полный порядок обхода - сверху-вниз, слева-направо.

В IMS использовалась оригинальная и нестандартная терминология: "сегмент" вместо "запись", а под "записью БД" понималось все дерево сегментов.
